一、反渗透系统设计的六个步骤
一个可落地的 RO 系统设计，通常不是从“选一支膜”开始，而是从水质与产水要求倒推。下面这条路径适用于苦咸水、地表水、污水回用与海水淡化，差别主要在参数取值。
- 确定进水水质与水量。至少需要完整的离子组成（Ca、Mg、Na、K、HCO₃、SO₄、Cl、SiO₂）、TDS、pH、温度、浊度与 SDI₁₅。只给一个 TDS 数值无法计算结垢倾向，也无法判断是否需要软化或加阻垢剂。
- 确定产水要求。产水量、产水 TDS 或脱盐率、回收率，以及是否有后续 EDI／混床对 CO₂ 与弱电解质的要求。
- 选择膜元件与设计通量。按水质类型确定平均通量：地下水与 RO 产水可取较高通量，地表水、污水回用需保守取值；同时校核首段元件通量上限与末段最低浓水流量。
- 确定排列与级数。常见一级 6 支／管，2:1 或 3:2 排列；回收率越高，末段浓水越浓，需要的膜面积与排列越长。高回收率或高含盐量时考虑段间增压。
- 计算压力、压降与能耗。净驱动压力要同时覆盖渗透压、产水背压与段间损失；高压泵功率按流量与扬程核算，并预留老化后的压力裕量。
- 校核结垢与运行边界。LSI／SDSI、SiO₂ 饱和度、CaSO₄ 与 BaSO₄ 饱和度、余氯、温度上限、单支压降上限——这些决定系统能否长期稳定运行，而不是能否通过验收。
这六步在 反渗透膜系统设计步骤详解 中展开成可逐项对照的清单。
二、按主题深入
三、四个最常见的错误
1. 把回收率当成越高越好
提高回收率意味着浓水更浓：渗透压上升、所需压力上升、结垢与污染风险同步上升。苦咸水系统常见 65%~75%，地表水与回用水常取 60%~70%，海水一级常取 40%~45%。超过这个范围不是不能做，而是要先解决结垢与浓水排放。
2. 只算平均通量，不算首段通量
平均通量达标不代表安全。一段第一支元件承受最高通量，往往比平均值高 20%~30%。设计时应对每段单独校核，末段还要校核最低浓水流量，否则会出现浓水侧浓差极化与污堵。
3. 忽略温度对产水与水质的同时影响
水温每下降 1℃，膜的水通量大约下降 3%。很多系统“冬天产水不够”并不是膜坏了，而是设计时按 25℃ 取值、没有做低温工况校核。反过来，温度升高水通量上升、盐透过率也上升，产水水质会变差。
4. 用 TDS 代替离子组成
同样是 2000 mg/L，钙硬度高的水与钠为主的水，结垢风险完全不同。缺离子组成就无法算 LSI 与饱和度，也无法判断是否需要软化、加酸或阻垢剂。
四、关键参数怎么读
元件样本上的参数只有几个，但每一个都有“标称值”和“运行值”两套口径。看不懂这一点，选型就会差一个量级。
1. 稳定脱盐率：标称值是标准工况下的，不是你的工况
厂商给的脱盐率（如 99.7%）是在标准测试条件下测的：固定测试压力、固定 NaCl 浓度（苦咸水膜多为 1500 或 2000 mg/L，海水膜 32000 mg/L）、25℃、15% 回收率。实际系统里温度、进水 TDS、pH、回收率任意一项偏离，脱盐率都会变。
经验上：水温每升高 1℃，盐透过率大约上升 3%~4%；进水 TDS 从 2000 升到 10000 mg/L，产水 TDS 大致按 5~8 倍放大（不是线性 5 倍）。所以“99.7% 的膜”在高 TDS 工况下做到 99.2% 是正常现象，不是膜有问题。
2. 通量：平均通量、首段通量、末段通量是三件事
平均通量 = 总产水量 ÷ 总膜面积，只是及格线。真正决定污堵速度的是首段第一支元件的通量（通常比平均值高 20%~30%）和末段最后一支的浓水流量。
- 平均通量：地下水 / RO 产水 20~26 lmh，自来水 17~22 lmh，地表水 14~18 lmh，污水回用 12~17 lmh，海水一级 12~17 lmh。
- 首段单支通量：建议不超过平均值的 1.3 倍，且不超过厂商给出的最大通量。
- 末段浓水流量：8040 元件通常不低于 2.5~3.5 m³/h·支，高污染工况取更高。
3. 净驱动压力 NDP：压力表读数不等于推动力
NDP = 进水压力 − 压降/2 − 产水背压 − 平均渗透压。渗透压随 TDS 上升，海水 35000 mg/L 时约 24 bar，苦咸水 2000 mg/L 时只有 1.7 bar 左右——这就是海水系统压力高得多的根本原因。
选型时容易犯的错是只看进水压力：同一支膜在低 TDS 下 10 bar 就能产水，在高 TDS 下 20 bar 也未必够，差别全在渗透压项。
4. 压降：单支元件的“血压”
单支 8040 元件的正常运行压降约 0.3~0.7 bar，厂商上限一般 0.9~1.0 bar。压降突然上升通常意味着：进水流量过大、浓水流量不足、隔网污堵或结垢。设计阶段就要按每段流量核算，而不是等运行后报警。
5. 回收率与浓缩倍数
浓缩倍数 CF = 1/(1−回收率)。75% 回收对应 4 倍浓缩，80% 对应 5 倍。浓水侧的 CaSO₄、BaSO₄、SiO₂ 饱和度、LSI 全部按这个倍数放大——回收率每提高 5 个百分点，结垢风险不是线性增加。
五、不同水源的设计差异
同样是 RO，水源不同，设计取向差别很大。下表是工程上常用的取值区间，具体仍要以水质全分析和厂商软件复核为准。
| 水源 | 典型回收率 | 设计通量 (lmh) | 关键控制点 |
|---|---|---|---|
| 深井水 / 地下水（SDI<3） | 70%~80% | 20~26 | 铁锰、硬度、CO₂；结垢以 CaCO₃ 为主 |
| 自来水 / 市政供水 | 65%~75% | 17~22 | 余氯必须去除（<0.1 mg/L），否则膜片氧化不可逆 |
| 地表水（SDI 3~5） | 60%~70% | 14~18 | 浊度、有机物、藻类；需强化预处理，通量取保守值 |
| 市政污水回用 | 55%~70% | 12~17 | COD、氨氮、微生物；建议抗污染膜 + UF 前置 |
| 海水（一级） | 40%~45% | 12~17 | 高压、高渗透压、硼与氯离子；能量回收装置基本必备 |
两个容易被忽略的细节：
- 预处理不是越贵越好，而是要对症。SDI 高、浊度高优先 UF；有机物高优先活性炭或软化；余氯问题只需还原剂 + ORP 联锁。
- 低温工况要单独校核。很多“冬天产水不够”的系统，设计时只按 25℃ 算过。建议按当地最低月均水温复核一遍产水量与压力。

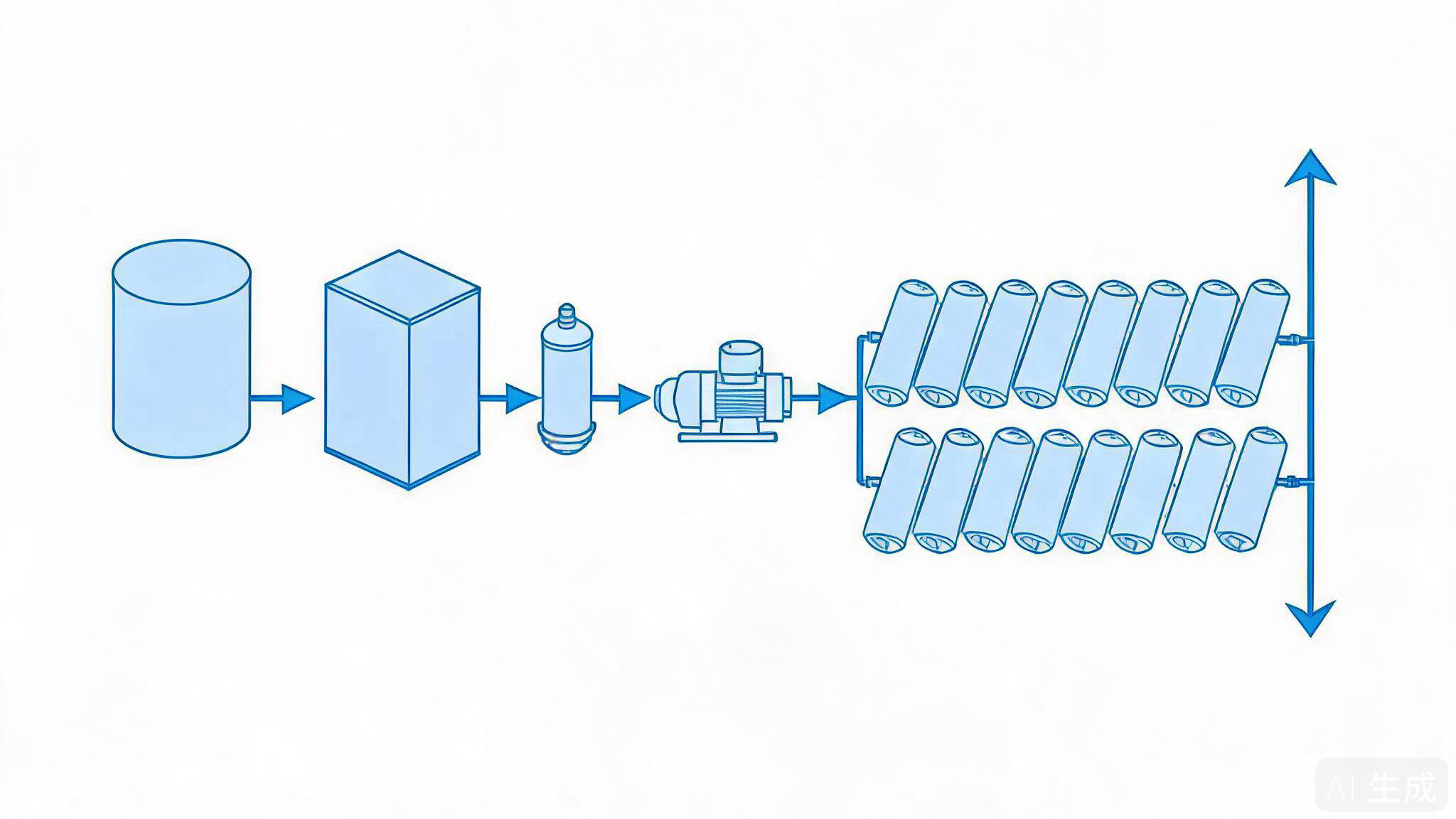

三张图看懂压力、浓缩与流程
六、常见问答
Q：同一支膜、同样的进水，为什么我算出来的压力和厂商软件差几个百分点？
常见原因有三个：① 厂商软件用的是自家元件的温度/浓度修正曲线，不同版本会更新；② 渗透压算法不同（是否计入产水侧、是否用活度系数）；③ 压降模型的经验指数不同。差异在 3% 以内属于正常，超过 5% 建议逐项核对测试条件（盐度、温度、回收率）是否一致。
Q：不同品牌的膜可以混装在同一套系统里吗？
技术上可以，但不建议在同一段内混装。不同元件的通量衰减特性、压降系数不同，混装会导致流量分配不均，个别元件提前污堵或过载。若必须混用，至少保证同一段内型号一致，并把通量高的放在前段。
Q：脱盐率突然从 99.5% 掉到 97%，通常是什么原因？
按可能性排序：① 膜片氧化（余氯超标，不可逆）；② O 型圈泄漏或中心管密封失效（产水旁通）；③ 结垢或污堵导致浓差极化加剧；④ 进水温度骤升。先查余氯与 ORP 记录，再查单支产水水质，能快速区分是“膜坏了”还是“密封漏了”。
Q：回收率能不能做到 85% 以上？
可以，但代价是浓水侧接近或超过溶度积：需要软化 / 除硅 / 阻垢剂组合，末端往往还要浓水再浓缩（如 DTRO）。普通一级 RO 在 85% 时浓水浓缩 6.7 倍，CaSO₄ 与 SiO₂ 基本都会超限，靠单一阻垢剂很难长期稳定。
Q：为什么首段元件比末段更容易污堵？
首段通量最高、水流扰动最大，胶体与悬浮物最先在此沉积；末段则是浓度最高、流速最低，结垢与浓差极化更突出。所以两段的问题性质不同：首段多为颗粒/胶体污染，末段多为结垢与生物污染，清洗方案也应不同。
七、这些数据从哪里来
站内所有元件参数（膜面积、稳定脱盐率、压力等级、温度与 pH 边界、压降系数、温度修正系数）来自各厂商技术手册、宣传手册及官方设计软件测试数据，按统一口径入库，目前覆盖：
海德能 135 支、东丽 123 支、世韩 89 支、杜邦 81 支、澳维 42 支、LG 38 支、时代沃顿 37 支。
参数会随厂商改版而变化，工程交付前请以厂商最新样本与官方软件复核；本站提供的是可用于方案比选与快速校核的同一口径数据。
